Yuqori quvvatli magnit komponentlar uchun seramika issiqlik quvurlari sovutish tizimi

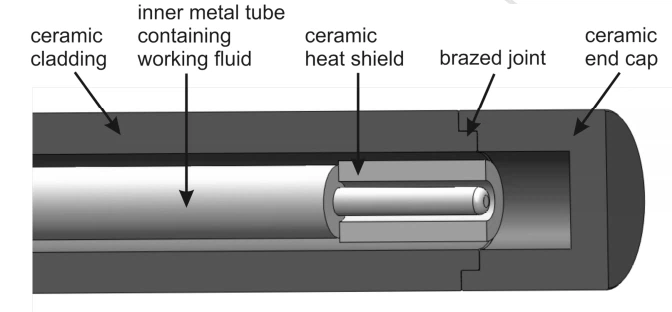

Seramika issiqlik quvurlarining tuzilishi va ishlash printsipi metall issiqlik quvurlariga (masalan, mis suvli issiqlik quvurlari) o'xshaydi. Shu bilan birga, keramik issiqlik quvurlarining quvurlari yuqori issiqlik o'tkazuvchanligi, gözenekli bo'lmagan keramik materiallardan sinterlanadi va suyuqlikni yutuvchi yadro ichkarida ishlaydigan suyuqlik bilan to'ldirilgan gözenekli keramikadan pishiriladi. Quvurning bir uchiga (evaporatator) issiqlik berilsa, quvur ichidagi suyuqlik bug'lanadi, so'ngra bug' quvur liniyasining ikkinchi uchiga (kondensator) oqadi, bu odatda radiator yoki sovutish muhiti bilan aloqa qiladi. . Bug 'sovutgich uchiga issiqlikni chiqarganda, u suyuqlikka kondensatsiyalanadi va g'ovakli keramika materiallarida kapillyar ta'sir qilish orqali bug'lanish qismiga qaytadi. Issiqlikni quvur liniyasining issiq uchidan sovuq uchiga samarali o'tkazish uchun ushbu tsiklni takrorlang.
Eng qadimgi keramik issiqlik quvurlari 1975 yilga to'g'ri keladi. Ilk sopol issiqlik quvurlari kremniy karbididan (SiC) yasalgan va ishchi suyuqlik sifatida natriy ishlatilgan. Quvurning ichki yuzasiga biriktirilgan volfram (Vt) qatlamining kimyoviy bug'lanishi natriy va keramik devor materiallari o'rtasidagi o'zaro ta'sirni oldini oladi. Ushbu quvurlarning vazifalari 1100 ° C gacha bo'lgan haroratlarda eksperimental ravishda tasdiqlangan va yuqori haroratli ilovalar uchun ishlatiladi, ammo ularni ishlab chiqarish qimmatga tushadi.

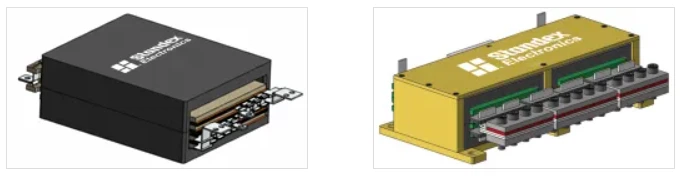

Zaryadlash stantsiyalarida, zaryadlash qutilarida va boshqa ilovalarda ishlatiladigan yuqori chastotali transformatorlar asosan magnit yadrolardan, sariqlardan va qattiq sariqlar uchun izolyatsiyalash materiallaridan iborat. Odatda, magnit yadrolar chastotali javob va magnit yadro yo'qolishi kabi ishlash ko'rsatkichlarini qondirish uchun ferrit kabi magnit materiallardan tayyorlanadi. Yuqori chastotali transformatorlar qarshilik Joule issiqlik va girdab oqimi yo'qotishlari tufayli katta miqdorda issiqlik hosil qiladi va ularning kichikroq hajmga intilishi samarali shamollatish va issiqlik tarqalishiga to'sqinlik qiladi. Shu sababli, qurilmaning haddan tashqari qizib ketishining oldini olish va ishonchli ishlashini ta'minlash uchun transformator korpusi va PCB elektron platasi uchun samarali issiqlik tarqalish tizimini loyihalash kerak. Bunga havoni majburiy sovutish, suyuq sovutish yoki aralash sovutish sxemalari kabi turli usullar orqali erishish mumkin.

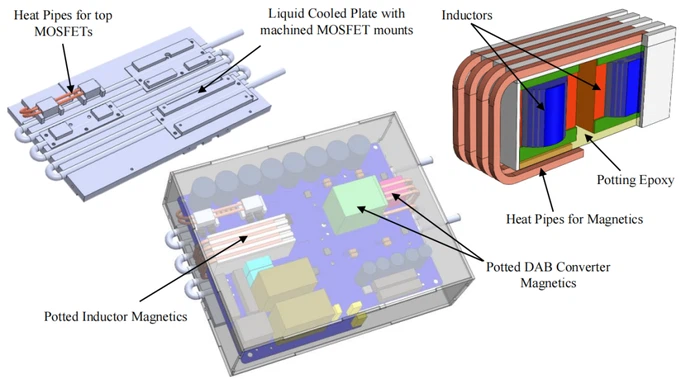

Elektr transport vositalarini zaryadlash stantsiyalari (zaryadlash qutilari) uchun sovutish tizimini tanlashda, MOSFET va magnit qurilmalar (masalan, induktorlar va transformatorlar) kabi quvvat qurilmalarini tarqatishda yordam berish uchun suyuq sovutish plitalari bilan birlashtirilgan issiqlik trubasining aralash sovutish usuli ishlatilishi mumkin. tez qizdiring. Birinchi yechim - bu zaryadlovchi korpusi ichida havo aylanishini majburlash, shu bilan birga issiqlikni alyuminiy finli radiator va issiqlik quvurlari majmuasi orqali suyuq sovutish plitasiga o'tkazish. Ikkinchi yechim - magnit komponentlar va issiqlik quvurlarini issiqlik o'tkazuvchan epoksi qatroni bilan birga o'rash va issiqlikni issiqlik quvurlari komponentlari orqali suyuqlik sovutish plitasiga o'tkazish.
Tadqiqot shuni ko'rsatdiki, ikkinchi sxemaning issiqlik trubkasi va magnit komponentlari issiqlikni to'liq almashtirishi mumkin, issiqlikni juda past issiqlik qarshiligi bilan suyuq sovutilgan plastinkaga o'tkazadi. Biroq, alyuminiy fin radiatorining magnit komponentlar bilan to'liq aloqa qila olmasligi sababli, birinchi yechim issiqlik quvurlarini yopish eritmasidan pastroq sovutish ko'rsatkichiga ega.

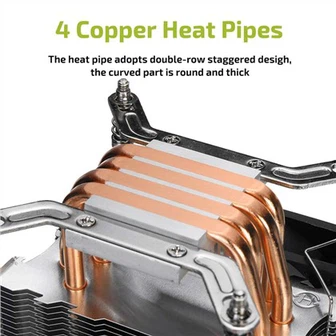

Shu bilan birga, alyuminiy qanotli issiqlik qabul qiluvchilar va mis issiqlik quvurlari kabi joriy sovutish sxemalarida metall issiqlik moslamalarida katta miqdorda girdab oqimi yo'qolishi mavjud. Magnit komponentlardan kelib chiqadigan bu girdab oqimi yo'qotishlari zaryadlovchilarning ishlashi va ishonchliligiga salbiy ta'sir ko'rsatadi. Seramika elektr izolyatsion material bo'lib, oqimning paydo bo'lishiga to'sqinlik qiladi va shuning uchun girdab oqimlarini hosil qilmaydi, bunda oqim yo'qotishlarini samarali ravishda yo'q qiladi. Ular, ayniqsa, yuqori chastotali induktorlar va transformatorlar kabi yuqori chastotali magnit komponentlarni sovutish uchun javob beradi.
Seramika issiqlik quvurlari yuqori chastotali magnit elektron qurilmalar uchun yuqori haroratga chidamli, uzoq muddatli va kam yo'qotishlarga chidamli sovutish yechimini ta'minlaydi. Shu bilan birga, u murakkab ishlab chiqarish jarayonlari va yetilmagan ta'minot zanjirlari tufayli yuqori xarajat muammolariga duch keladi. Hozirgi vaqtda shahar tez zaryadlash talabi tez sur'atlar bilan o'sib bormoqda va elektr transport vositalarini zaryadlash ilovalarida yuqori quvvatli va yuqori chastotali magnit komponentlarning issiqlik tarqalishi muammosi kuchaymoqda. Bu muqarrar ravishda metall radiatorlarning magnit yo'qotilishining etarli emasligini ta'kidlaydi va seramika issiqlik quvurlarining oqim yo'qotishlarini bartaraf etishdagi afzalligi kuchayadi. Shu sababli, seramika issiqlik quvurlari bilan ifodalangan izolyatsiyalash ikki fazali passiv issiqlik tarqalishi texnologiyasi elektr transport vositalarida yuqori quvvatli elektron uskunalarni issiqlik bilan boshqarish sohasida yangi istiqbollarni ochishi kutilmoqda.
