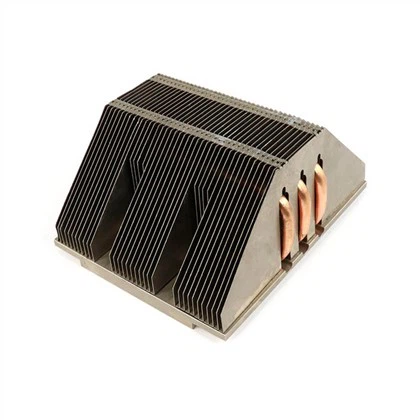

Alyuminiy Fin issiqlik trubkasi CPU radiatori

Iltimos, zavodimizga tashrif buyurish uchun "zavodga onlayn tashrif buyuring" navigatsiya chizig'ini bosing

Hozirgi vaqtda protsessorni sovutishning ikkita asosiy usuli mavjud: suyuq sovutish va havo sovutish. Ushbu maqola uchun biz havo sovutish radiatorini taqdim etamiz. Havo bilan sovutilgan radiator protsessor tomonidan ishlab chiqarilgan issiqlikni o'tkazish, so'ngra issiqlikni issiqlik qabul qiluvchining qanotlari yuzasiga o'tkazish va keyin fan orqali konveksiya almashinuvini amalga oshirish uchun mo'ljallangan. Issiqlik moslamasining yuqori zichlikdagi dizayni tufayli issiqlik tarqalish maydoni qanchalik ko'p bo'lsa, issiqlik ko'rsatkichlari shunchalik yaxshi bo'ladi.

Havo sovutgichli radiatorning asosiy ishlash printsipi shundan iboratki, protsessor tomonidan ishlab chiqarilgan issiqlik issiqlik uzatish bazasiga issiqlik o'tkazuvchan silikon moy orqali o'tkaziladi va issiqlik uzatish bazasi issiqlikni issiqlik trubasiga o'tkazadi. Issiqlik qanotlarga o'tkaziladi. Ventilyatorlar qanotlarning ikkala uchiga o'rnatiladi va fanatlar issiqlikni chiqaradi.

Havo sovutgichli protsessor sovutgichini qanday tanlash mumkin?

Protsessor tobora ko'proq integratsiyalashganligi sababli issiqlik zichligi juda yuqori bo'lgani uchun biz protsessorni sovutish va protsessorning normal ishlashini ta'minlash uchun mos CPU issiqlik qabul qilgichni tanlashimiz kerak. Havo sovutadigan protsessor sovutgichining asosiy ta'siri quyidagilardan iborat:

1, radiatorning material turi;

2, issiqlik qabul qiluvchi fin maydoni va zichligi;

3, issiqlik quvurlari soni;

4, fanning kuchi.

Issiqlik moslamasining ishlashiga ta'sir qiluvchi elementlarni bilganimiz sababli, issiqlik bilan bog'liq muammolarni hal qiladigan va tejamkor protsessor sovutgichini qanday loyihalash va qurish kerak? Biz hammamiz bilamizki, mis ancha yaxshi issiqlik o'tkazgichdir, shuning uchun odatda protsessor bilan aloqa qilish uchun misdan foydalanamiz; Odatda issiqlik trubkasi protsessor sovutgichida keng qo'llaniladi, chunki u issiqlikni tezda qanotlarga o'tkaza oladigan yuqori samarali issiqlik o'tkazgichdir, Nihoyat, issiqlik qabul qiluvchi qanotlar uchun alyuminiy misga qaraganda kamroq o'tkazuvchan, lekin u yaxshiroq issiqlik tarqalish qobiliyatiga ega, shuning uchun alyuminiyni tanlang. Issiqlik moslamasi qanotlarining materiali bo'lgan qotishma issiqlikni havoga tezroq tarqatishi mumkin bo'lgan eng yaxshi variantdir, shuning uchun termal ishlash yaxshilanadi, bundan tashqari, alyuminiy misga qaraganda ancha engil va arzon, shuning uchun alyuminiy qanotlari engilroq va samarali xarajat. Ko'rinishidan, alyuminiy finli issiqlik trubkasi protsessor sovutgichi protsessor uchun eng yaxshi havo sovutadigan issiqlik qabul qiluvchi hisoblanadi.

CPU issiqlik moslamasi uchun ikkita asosiy ishlab chiqarish jarayoni mavjud: qayta oqimli lehim va fin orqali:

Qayta oqimli lehimlash issiqlik quvurlari va qanotlarini lehim pastasi bilan bir-biriga lehimlashdan iborat bo'lib, ular orasidagi aloqani yaqinlashtiradi va issiqlik tarqalish samaradorligi yuqori, lekin narx ham yuqori.

Qopqoqdan o'tish jarayoni yaqin o'rnatish jarayoni deb ham ataladi, issiqlik quvurlari ular orasida hech qanday vositasiz qanotlarga kiritiladi va issiqlik faqat to'g'ridan-to'g'ri aloqa orqali amalga oshiriladi.

Fin orqali katta aloqa maydonining afzalligi bor va qayta oqim bilan lehimlash yuqori issiqlik o'tkazuvchanligining afzalliklariga ega. Yaxshi ishlab chiqarilgan finli issiqlik moslamasi qayta oqim bilan lehimlash kabi yaxshi. Biroq, qanotlarning barqarorligi nuqtai nazaridan, qayta oqimli lehim FIN orqali qaraganda kuchliroqdir. Qayta oqimli lehim payvandlash bo'lganligi sababli, issiqlik tarqalish qanotlarining holati asosan harakat qilmaydi, issiqlik trubkasi va qanotlar orasidagi issiqlik o'tkazuvchanligi ancha yaxshi bo'ladi.
