3D bosib chiqarish mikro oqimli suyuqlik sovutish radiatori texnologiyasi

IQ Evolution metallni 3D bosib chiqarish texnologiyasiga asoslangan murakkab geometrik va mikrostruktura komponentlarini ishlab chiqadigan va ishlab chiqaradigan professional korxonadir. Ular yuqori sovutish ko'rsatkichlariga ega, ayni paytda engil va kichik o'lchamlarga ega bo'lgan ilg'or suyuq sovutilgan radiatorlarni loyihalashga e'tibor qaratadi. Ushbu radiatorlar odatda elektr transport vositalarini va quvvat elektron jihozlarini sovutish uchun ustuvor hisoblanadi.

Yuqori samarali yarimo'tkazgichli qurilmalarning issiqlik tarqalishi muammosini hal qilish uchun TO qadoqlash uchun sovutish, modulni sovutish, yuqori quvvatli lazer diodli sovutish va boshqalar kabi 3D bosib chiqarish texnologiyasi uchun mikro issiqlik qabul qiluvchilarni ishlab chiqing. Juda kichik maydonda bu mikro issiqlik issiqlik oqimining zichligi yuzlab Vt / sm2 bo'lgan lavabolar quvvatli yarimo'tkazgichlar tomonidan yaratilgan ulkan issiqlik bilan kurashish uchun ishlatiladi.

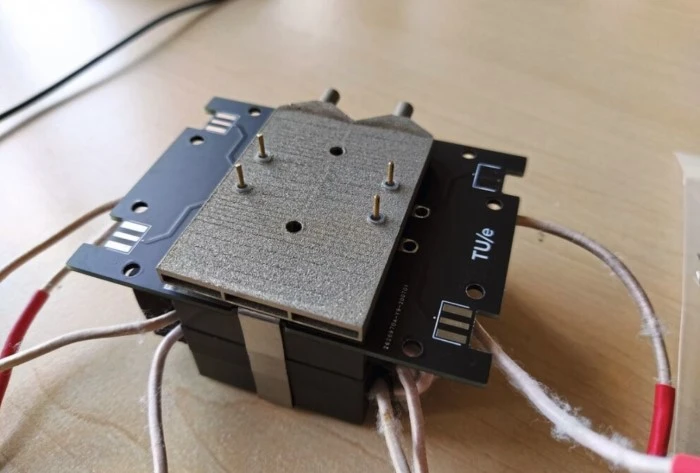

3D bosib chiqarish uchun zanglamaydigan po'latdan yasalgan issiqlik moslamasi allaqachon elektron ishlab chiqarish laboratoriyasiga kirdi va uning sovutish ishlashi va sovutish quvvati chiqishi kremniy karbid quvvatli yarimo'tkazgichlarni qo'llashda ta'sirli. Ushbu SiC komponentlari 97% dan 99% gacha bo'lgan samaradorlik bilan juda yuqori quvvatni uzatishi mumkin, ammo ular faqat quvvat yo'qotilishidan kelib chiqqan issiqlik tarqalishi cheklovini bartaraf etgandan keyin barqaror va amaliy bo'lishi mumkin. Ushbu nuqtada issiqlik yo'qotilishining ishonchli tarqalishi quvvat elektron qurilmalarining ish faoliyatini belgilaydi.

3D bosilgan mikro issiqlik qabul qiluvchi qurilma korpusini sezilarli darajada kengaytirmasdan avtomobil sensori maʼlumotlar grafikini qayta ishlash chipini (SoC) sovutish uchun ishonchli va joyni tejaydigan tarzda ishlatilishi mumkin.

3D bosib chiqarish issiqlik moslamalarining narxini baholash butun tizim integratsiyasi darajasini hisobga olishni talab qiladi. Odatda, yanada samarali sovutish sxemalarini qabul qilish tufayli, qimmatbaho yarimo'tkazgichli qurilmalar dizayn imkon beradigan joylarda kamaytirilishi mumkin. IQ evolyutsiyasining yechimi ikki tomonlama sovutish quvvatiga ega, bir tomonlama sovutish quvvati 700 Vt va ikki tomonlama sovutish quvvati 1,4 kVt bo'lgan mikro issiqlik qabul qiluvchidan foydalanishdir. Semikron ishlab chiqaruvchisi tomonidan ishlab chiqarilgan Semitop modullaridan foydalanilganda, 210 kVt quvvatga ega chiqish uchun zarur bo'lgan sovutish quvvatini ta'minlash uchun 6 ta modulga faqat 3 ta IQ Bigs 53 o'rnatilishi kerak. Tizimning umumiy hajmi sezilarli darajada qisqardi, vazni taxminan 20 baravarga 10 kilogrammdan 500 grammgacha kamaytirildi, bu esa vaznga sezgir ilovalarda juda foydali bo'ldi.

Eritmaning talablariga ko'ra, 3D bosib chiqarish jarayonida turli metallar va metall qotishmalari issiqlik qabul qiluvchilarni tayyorlash uchun ishlatilishi mumkin. Issiqlik qarshiligi, issiqlik o'tkazuvchanligi, sovutish quvvati, issiqlik kengayishi yoki o'tkazuvchanligiga qo'yiladigan talablar radiator materiallarini tanlashni aniqlaydi. Agar kerak bo'lsa, maxsus qotishmalardan foydalanish yoki yangi metall birikmalarini ishlab chiqish yoki bir nechta materiallardan tashkil topgan aralash komponentlarni ishlab chiqarish mumkin.
