Havoni sovutishdan suyuqlik sovutishgacha, AI sanoat innovatsiyalarini boshqaradi

Elektron qurilmalarning issiqlik ishlab chiqarishining asosiy sababi ish energiyasini issiqlik energiyasiga aylantirish jarayonidir. Issiqlik tarqalishi yuqori samarali hisoblash qurilmalarida issiqlikni boshqarish muammolarini hal qilish, qurilmaning ishlashini optimallashtirish va chiplar yoki protsessorlar yuzasidan issiqlikni bevosita olib tashlash orqali ishlash muddatini uzaytirish uchun mo'ljallangan. Chip quvvat iste'molining oshishi bilan issiqlik tarqalish texnologiyasi bir o'lchovli issiqlik quvurlarining chiziqli haroratini tenglashtirishdan ikki o'lchovli VC ning planar haroratini tenglashtirishga, uch o'lchovli VC texnologiya yo'lini integratsiyalashgan haroratni tenglashtirishga va nihoyat rivojlandi. suyuq sovutish texnologiyasiga.

3D VC "samarali sovutish, bir xil harorat taqsimoti va qisqarish nuqtalari" kabi yaxshiroq sovutish afzalliklariga ega bo'lib, ular yuqori quvvatli qurilmalar uchun issiqlik tarqalishi va issiqlik oqimi zichligi yuqori bo'lgan hududlarda haroratni tenglashtirishning darboğaz talablariga javob berishi mumkin. Bundan tashqari, u overclockdan keyin kuchli overclock ishlashi va tizim barqarorligini ta'minlashi mumkin. Issiqlik trubkasi / tenglashtiruvchi plastinka orasidagi issiqlik o'tkazuvchanligi issiqlikni bir nechta yig'ilgan issiqlik quvurlari / tenglashtiruvchi plitalarga o'tkazishdir, ular kontaktli issiqlik qarshiligi va misning o'zi issiqlik qarshiligiga ega; Va 3D VC, uch o'lchovli struktura ulanishi orqali, ichki suyuqlik fazasi va termal diffuziyadan o'tadi, issiqlik tarqalishi uchun chip issiqligini to'g'ridan-to'g'ri va samarali ravishda tishlarning distal uchiga o'tkazadi.

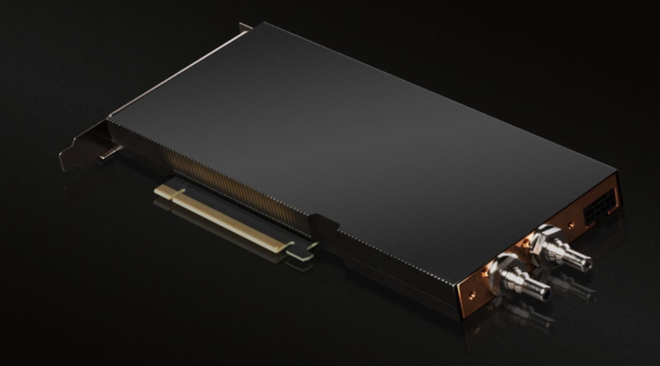

Sovutish texnologiyasi ikki turni o'z ichiga oladi: havo sovutish va suyuq sovutish. Havo sovutgichli texnologiyada issiqlik quvurlari va VC ning issiqlik tarqalish qobiliyati nisbatan past. 3D VC issiqlik tarqalishining yuqori chegarasi 1000 Vtgacha uzaytirilishi mumkin va ikkalasi ham issiqlik tarqalishi uchun fan talab qiladi. Texnologiya oddiy, arzon va aksariyat qurilmalar uchun mos keladi. Suyuq sovutish texnologiyasi yuqori sovutish samaradorligiga ega, jumladan, ikkita tur: sovuq plastinka va suvga cho'mish turi. Ular orasida sovuq plastinka o'rtacha boshlang'ich sarmoya, past foydalanish va texnik xizmat ko'rsatish xarajatlari va nisbatan etuk bo'lgan bilvosita sovutish usuli hisoblanadi. Nvidia GB200 NVL72 sovuq plastinka suyuq sovutish eritmasini qabul qiladi; Immersion sovutish yuqori texnik talablarga va yuqori operatsion va texnik xarajatlarga ega bo'lgan to'g'ridan-to'g'ri sovutish usuli hisoblanadi.

Katta AI modellarini o'qitish va targ'ib qilish chiplardan yuqori hisoblash quvvatini talab qiladi va bitta chiplarning quvvat sarfini yaxshilaydi. Chipning harorati uning ishlashiga ta'sir qiladi. Chipning ish harorati 70-80 darajaga yaqin bo'lsa, haroratning har 2 daraja oshishi uchun chipning ishlashi taxminan 10% ga kamayadi. Shu sababli, bitta chipning quvvat sarfini oshirish issiqlik tarqalishiga bo'lgan talabni yanada oshiradi. Bundan tashqari, Nvidia B200 1000 Vt dan ortiq quvvat sarfiga ega va havo sovutgichli sovutishning yuqori chegarasiga yaqin; "Ikki uglerod" va "Sharqiy G'arbni hisoblash" kabi siyosatlar ma'lumotlar markazlari uchun PUEni qat'iy talab qiladi va suyuqlik sovutish uchun o'rtacha PUE havo sovutishdan past; TCO nuqtai nazaridan, havo sovutish bilan solishtirganda, sovuq plastinka suyuq sovutishning dastlabki sarmoyaviy qiymati havo sovutishga yaqin va keyingi operatsion xarajatlar pastroq.

Bir fazali suvga cho'mdiruvchi suyuqlik sovutgichli shkafi: Bu tankga o'rnatilgan suyuq sovutilgan server bo'lib, CDU va tank quvurlar orqali ulanadi. Pastki quvur liniyasi past haroratli sovutish muhitini tankga o'tkazadi va suyuq sovutilgan muhit suyuqlik sovutilgan serverdan issiqlikni o'zlashtiradi. Harorat ko'tarilgandan so'ng, u yana CDUga oqadi va issiqlik CDU tomonidan olib tashlanadi. Ushbu tuzilma serverni to'liq suyuqlik bilan sovutishga erisha oladi va fanatsiz dizayn havo sovutish bilan solishtirganda yuqori quvvat zichligi va past PUEga olib keladi. Ammo texnik qiyinchilik yuqori va penetratsiya darajasi nisbatan past.

Ikki fazali suvga cho'mish: Yuqori texnik talablar bilan tizim quvvat zichligini sezilarli darajada oshirishi mumkin. Serverdagi asosiy chipning yuqori quvvatiga ega bo'lganligi sababli, uning yuzasida gazlashtirish yadrosini oshirish, faza o'zgarishining issiqlik uzatish samaradorligini oshirish va 100 Vt / dan yuqori issiqlik tarqalish zichligiga erishish uchun chip yuzasi yaxshilangan qaynatishdan o'tishi kerak. c ㎡.

AI hisoblash quvvati va siyosati PUE-ning rivojlanishi bilan boshqariladigan sovutish texnologiyasi elektron qurilmalarning ish haroratini nazorat qilish uchun doimiy ravishda yangilanishi kerak. Chip darajasidagi issiqlik tarqalishi issiqlik trubkasi/VC dan samaraliroq 3DVC va sovuq plastinka sovutish yechimlariga o'tadi, bu esa chipni sovutish texnologiyasida doimiy innovatsiyalarni keltirib chiqaradi.
