Mobil telefon odatda qanday sovutish texnologiyasidan foydalanadi

So'nggi yillarda, aqlli texnologiyaning barqaror rivojlanishi bilan, aqlli ishlab chiqarish ko'plab mahsulot Ar-ge markaziga aylandi. aqlli ishlab chiqarish texnologiyasini rag'batlantirish mahsulotlarning ish samaradorligini samarali ravishda yaxshilash va ularning ishlash xarajatlarini kamaytirishi mumkin. Shuning uchun, mobil telefon sovutgichi nuqtai nazaridan, biz yangilash uchun ba'zi bir yutuq nuqtalarini topishimiz mumkin, masalan, aqlli harorat nazoratini amalga oshirish uchun maxsus qurilmalardan foydalanish. Smartfonlar 5g davriga kirgandan so'ng, mobil telefonlardan foydalanish chastotasining ortishi bilan ularning aksessuarlari foydalanish bosimini oshiradi. Shuning uchun biz mobil telefonlarning xizmat muddatini uzaytirish uchun tashqi omillarning ta'sirini bartaraf etishga harakat qilishimiz kerak.

Hozirgi vaqtda ko'plab aqlli telefonlar issiqlikni tarqatish uchun hosil bo'lgan chiplarni va boshqa issiqlikni qayta ishlashga yordam berish uchun katta grafitli sovutish varag'idan foydalanadi. Grafitda juda ko'p mayda donalar mavjud bo'lganligi sababli, ularni elektron platada qoplagandan so'ng, ular chiqarilgan issiqlikni butun tanaga tarqatadi va shu bilan issiqlik hosil bo'lishini kamaytiradi. Shunga mos ravishda, ushbu texnologiyadan foydalanadigan mobil telefonlarning aksariyati qobiq ichidagi metall issiqlik o'tkazuvchan plastinka qatlamini loyihalashtiradi, bu esa issiqlik o'tkazuvchan grafit tomonidan ishlab chiqarilgan issiqlikni metall plastinka orqali telefonning metall burchaklariga yaxshi issiqlik tarqalishi bilan bevosita o'tkazadi. . Metalllarning o'tkazuvchanligi issiqlik tarqalishining ta'siriga erishadi.

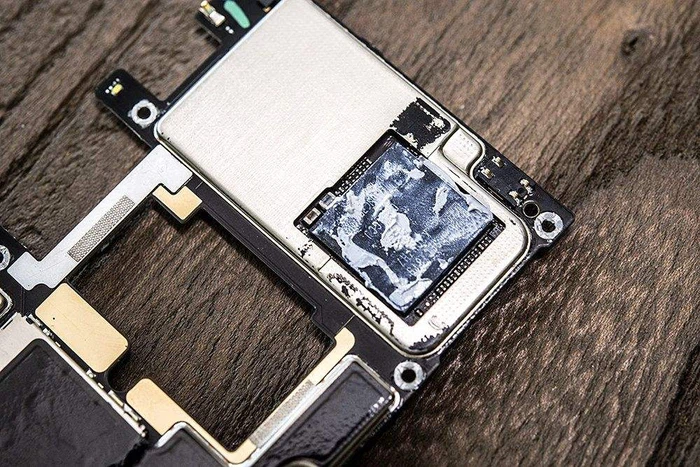

Bundan tashqari, ba'zi mobil telefonlar issiqlik tarqalishiga yordam berish uchun mobil telefon protsessorini qoplash uchun issiqlik o'tkazuvchan jeldan foydalanadi. Issiqlik o'tkazuvchan jel issiqlik o'tkazuvchan grafitga o'xshash issiqlik tarqalish printsipiga ega, bu esa tegishli uskunaga issiqlik o'tkazuvchan materiallarni qo'llash orqali issiqlik hosil bo'lishini kamaytiradi. Ajoyib issiqlik o'tkazuvchanligi, yuqori haroratga chidamliligi va issiqlik o'tkazuvchan yopishtiruvchi izolyatsiyalash xususiyatlari tufayli u ideal issiqlik tarqaladigan materialga aylandi.

So'nggi yillarda paydo bo'lgan "o'yin telefonlari" va "esport telefonlari" bu texnologiyadan foydalanmoqda. Telefonda ichi bo'sh trubka mavjud bo'lib, u yaxshi issiqlik o'tkazuvchanligiga ega bo'lgan issiqlikni tarqatuvchi yordamchi suyuqlik bilan to'ldirilgan. Komponent qizdirilganda, quvur liniyasidagi issiqlik tarqalishining yordamchi suyuqligi bug'lanadi. Bug'lanish jarayoni davom etar ekan, bug 'bir oz bosim farqi ostida issiqlik trubasining kondensatsiya qismiga oqib o'tadi. Bug 'kondensatsiya qismida issiqlikni chiqaradi va keyin suyuqlikka kondensatsiyalanadi, u kapillyar kuchlar orqali g'ovakli material bo'ylab bug'lanish qismiga qaytib keladi. Issiqlik uzatishga erishish uchun ushbu tsiklni takrorlang.

Issiqlik quvurlarini sovutgandan so'ng, bug 'kamerasining texnologiyasi o'rta va yuqori darajadagi mobil telefonlarda keng qo'llanilgan. Uning eng katta afzalligi nozik, chunki mobil telefonlar ichki makonga nisbatan yuqori va yuqori talablarga ega. Hozirgi vaqtda 0.3 mm ultra yupqa VC mobil telefonlarga muvaffaqiyatli qo'llanildi va ommaviy ishlab chiqarishning barqaror texnologik darajasiga yetdi. Mis to'r yoki mis kukuni sinterlangan kapillyar yadro tuzilishi bilan solishtirganda, 0.3 mm ultra yupqa bug 'kamerasi nozik o'chirish mikrotuzilmasi integratsiyalashgan kapillyar yadro jarayonidan foydalangan holda ishlab chiqilgan bo'lib, bu umumiy qalinligini taxminan 50um ga kamaytiradi. faqat jarayonni soddalashtiradi, balki xarajatlarni kamaytiradi, bu esa VC emdirish plitasining 5g o'rta va past darajadagi mobil telefonlarga kirishiga imkon beradi.

Qaysi turdagi termal material va termal sovutish usuli qo'llanilishidan qat'i nazar, uning maqsadi uskunaning ish haroratini pasaytirish va barqarorlikni yaxshilashdir. Issiqlik tarqalishi muammosini yaxshilash uchun sinergiya ishlab chiqarish uchun ham apparat, ham dasturiy ta'minotni yaxshilash kerak.
